În calitate de furnizor experimentat de PCB personalizate, am asistat direct la provocările și oportunitățile care vin odată cu îmbunătățirea fabricabilității PCB-urilor personalizate. În această postare pe blog, voi împărtăși câteva informații valoroase și strategii practice pentru a vă ajuta să vă optimizați designul PCB pentru o producție eficientă.
Înțelegerea elementelor de bază ale fabricabilității PCB
Înainte de a explora strategii specifice, este esențial să înțelegem principiile fundamentale ale fabricabilității PCB. Un design PCB fabricabil este unul care poate fi produs eficient, rentabil și cu un nivel ridicat de calitate. Aceasta implică luarea în considerare a unor factori precum regulile de proiectare, selecția materialelor și procesele de producție.
Respectarea regulilor de proiectare
Respectarea regulilor de proiectare este esențială pentru a vă asigura că PCB-ul dumneavoastră poate fi fabricat fără probleme. Regulile de proiectare acoperă aspecte precum lățimea minimă a urmei, spațiul minim între urme și dimensiunile găurilor. De exemplu, dacă lățimea urmelor este prea îngustă, poate duce la creșterea rezistenței și la o potențială supraîncălzire în timpul funcționării. În mod similar, spațiul insuficient între urme poate provoca scurtcircuite. Majoritatea producătorilor de PCB oferă un set de reguli de proiectare pe care ar trebui să le urmați. Prin revizuirea și implementarea cu atenție a acestor reguli în proiectarea dvs., puteți evita reprelucrarea costisitoare și întârzierile de producție.
Selectia materialelor
Alegerea materialelor pentru PCB-ul dumneavoastră poate avea un impact semnificativ asupra fabricației acestuia. Materialele diferite au proprietăți diferite, cum ar fi conductivitatea termică, constanta dielectrică și rezistența mecanică. Pentru aplicațiile de mare viteză, materialele cu constante dielectrice scăzute sunt adesea preferate pentru a minimiza pierderea semnalului. În plus, grosimea și tipul de cupru utilizat în PCB pot afecta procesul de fabricație. De exemplu, cuprul mai gros poate necesita procese de gravare diferite în comparație cu cuprul mai subțire. Atunci când selectați materiale, este important să lucrați îndeaproape cu furnizorul dumneavoastră de PCB pentru a vă asigura că materialele alese sunt compatibile cu procesele de fabricație și îndeplinesc cerințele dumneavoastră de performanță.
Optimizarea aspectului PCB pentru fabricabilitate
Dispunerea PCB-ului dumneavoastră joacă un rol vital în fabricabilitatea acestuia. Un aspect bine conceput poate reduce timpul de producție, poate reduce costurile și poate îmbunătăți calitatea generală a PCB-ului.
Plasarea componentelor
Amplasarea corectă a componentelor este esențială pentru asamblarea eficientă a PCB-ului. Componentele trebuie plasate într-un mod logic și organizat pentru a facilita procesul de asamblare. De exemplu, componentele care sunt utilizate frecvent împreună ar trebui să fie plasate aproape una de alta pentru a minimiza lungimea urmelor. În plus, componentele trebuie amplasate într-un mod care să permită accesul ușor în timpul testării și inspecției. Evitați plasarea componentelor prea aproape de marginile PCB-ului, deoarece acest lucru poate îngreuna manipularea în timpul procesului de fabricație.
Trasearea traseului
Rutarea urmăririi este un alt aspect critic al aspectului PCB. Urmele trebuie direcționate într-un mod care să minimizeze interferența semnalului și să reducă riscul de scurtcircuite. Utilizați un model de rutare consistent, cum ar fi rutarea paralelă sau ortogonală, pentru a face aspectul mai organizat și mai ușor de fabricat. Când direcționați semnale de mare viteză, este important să urmați instrucțiunile de potrivire a impedanței pentru a asigura integritatea semnalului. Evitați colțurile ascuțite în urme, deoarece pot provoca reflexii ale semnalului.
Design for Testability (DFT)
Design for Testability este o strategie cheie pentru îmbunătățirea fabricabilității PCB-urilor personalizate. Încorporând puncte de testare și caracteristici în designul dvs., puteți testa rapid și ușor funcționalitatea PCB-ului în timpul procesului de fabricație.
Puncte de testare
Punctele de testare sunt tampoane mici pe PCB care permit testarea electrică. Acestea ar trebui plasate în locații strategice, cum ar fi la intrarea și la ieșirea componentelor critice, pentru a permite accesul ușor pentru echipamentele de testare. Punctele de testare trebuie să fie suficient de mari pentru a găzdui sondele de testare și ar trebui să fie etichetate clar pe aspectul PCB.
Scanarea limitelor
Scanarea limitelor este o tehnică care permite testarea componentelor și a interconexiunilor pe un PCB fără a fi nevoie de acces fizic la pini individuali. Prin implementarea scanării limitelor în designul dvs., puteți reduce timpul și costurile asociate cu testarea. Majoritatea software-ului modern de proiectare PCB acceptă implementarea scanării limitelor, făcându-l relativ ușor de încorporat în designul dumneavoastră.
Colaborare cu furnizorul dvs. de PCB
Colaborarea cu furnizorul dvs. de PCB este esențială pentru îmbunătățirea producției PCB-urilor personalizate. Furnizorul dvs. are expertiza și experiența pentru a oferi feedback valoros cu privire la designul dvs. și pentru a sugera îmbunătățiri.
Implicare timpurie
Angajați furnizorul dumneavoastră de PCB la începutul procesului de proiectare. Implicandu-i inca de la inceput, poti beneficia de cunostintele lor despre procesele de fabricatie si regulile de proiectare. Ele vă pot ajuta să identificați potențialele probleme în design și să sugerați soluții înainte de a fi prea târziu. Acest lucru vă poate economisi timp și bani pe termen lung.
Comunicare
Mențineți o comunicare deschisă și regulată cu furnizorul dumneavoastră de PCB pe tot parcursul procesului de proiectare și fabricație. Furnizați-le informații detaliate despre cerințele dvs., inclusiv specificațiile de performanță, volumul de producție și programul de livrare. În schimb, ei vă pot ține informat cu privire la progresul comenzii dvs. și orice probleme potențiale care pot apărea.
Studii de caz: Îmbunătățirea fabricabilității
Să aruncăm o privire la câteva exemple din lumea reală a modului în care îmbunătățirea fabricabilității poate avea un impact pozitiv asupra producției de PCB.
PCB de comunicare de date

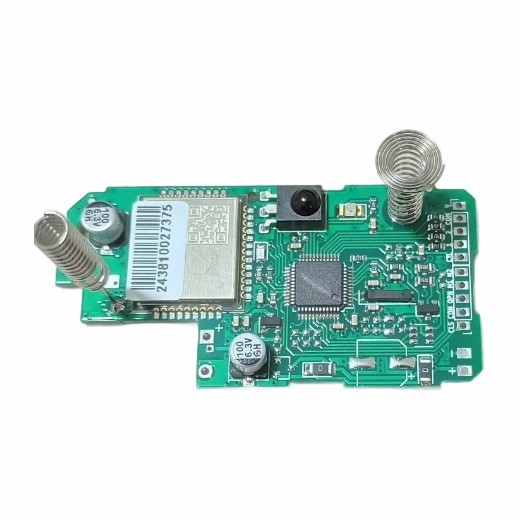

Luați în considerare aPCB de comunicare de dateproiectare pentru un dispozitiv de rețea de mare viteză. Prin optimizarea traseului pentru a minimiza interferența semnalului și prin implementarea designului pentru caracteristicile de testare, randamentul producției a crescut cu 20%. Acest lucru nu numai că a redus costul de producție, dar a îmbunătățit și fiabilitatea produsului final.
PCB apometru electromagnetic
În cazul unuiPCB apometru electromagnetic, producătorul a lucrat îndeaproape cu furnizorul de PCB pentru a selecta materialele adecvate și pentru a optimiza amplasarea componentelor. Ca urmare, procesul de fabricație a devenit mai eficient, iar costul total de producție a fost redus cu 15%.
PCB contor de apă cu ultrasunete
Pentru unPCB contor de apă cu ultrasunete, echipa de proiectare a încorporat tehnologia de scanare a limitelor în design. Acest lucru a permis testarea mai rapidă și mai precisă, reducând timpul de testare cu 30% și îmbunătățind calitatea generală a PCB.
Concluzie
Îmbunătățirea capacității de fabricație a PCB-urilor personalizate este un proces cu mai multe fațete care implică înțelegerea elementelor de bază, optimizarea aspectului, implementarea designului pentru testabilitate și colaborarea cu furnizorul dumneavoastră de PCB. Urmând aceste strategii, puteți reduce costurile de producție, puteți îmbunătăți calitatea produsului și puteți scurta timpul de lansare pe piață.
Dacă sunteți interesat să aflați mai multe despre cum vă putem ajuta să îmbunătățiți fabricabilitatea PCB-urilor dvs. personalizate sau dacă sunteți gata să începeți un nou proiect, vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este aici pentru a vă ajuta la fiecare pas.
